สถานที่กำเนิด	ฉางโจว ประเทศจีน
ชื่อแบรนด์	jude
ได้รับการรับรอง	CE、ISO
หมายเลขรุ่น	JMI

ระบบส่งกำลัง	0.1 – 70 MW
ความเร็ว	สูงถึง 80,000 รอบต่อนาที
แรงบิด	สูงถึง 1 500,000 Nm
ออกแบบโมเดล	ไดอะแฟรมเดี่ยว ไดอะแฟรมคู่
ประเภทการเชื่อมต่อ	ภายในฮับ ศูนย์กลางภายนอก หน้าแปลน
การเชื่อมต่อไดอะแฟรม - แขน	กลอน

JMII ประเภทไดอะแฟรม/ดิสก์อุตสาหกรรม Coupling Performance Data
ขนาด	แรงบิด	แรงบิดสูงสุด	ความเร็วสูงสุด	เจาะdia	เบื่อ LEN		ดี	DI	t	แรงบิดตึง	น้ำหนัก	การหมุนอัลความเฉื่อย
	Tn /Nm	Tmax /Nm	nmax r/นาที	d1, d2	จี้หยี	แนะนำ				x10	กิโลกรัม	kg.m2
	Tn /Nm	Tmax /Nm	nmax r/นาที	d1, d2	หลี่	หลี่				x10	กิโลกรัม	kg.m2
JMI 1	40	63	10700	14-28	27-62	35	80	39	8±0.2	0.37	0.9	(ฉัน (1( 1( 1H
JMII 2	63	100	9300	20-38	38-82	40	92	53		0.45	1.4	0.0011
JMII 3	100	200	8400	25-45	44-112	45	102	63		0.56	2.1	0.002
JMII 4	250	400	6700	30-55	60-112	55	128	77	ll±0.3	0.81	4.2	0.006
JMII 5	500	800	5900	35-65	60-142	65	145	91		1.2	6.4	0.012
JMII 6	800	1250	5100	40-75	84-142	75	168	105	14±0.3	1.42	9.6	0.024
JMII 7	1000	2000	4750	45-80	84-172	80	180	112	15±0.4	1.9	12.5	0.0365
JMII 8	1600	3150	4300	50-85	84-172		200	120		2.35	15.5	0.057
JMII 9	2500	4000	4200	55-85	84-172		205		20±0.4	2.7	16.5	0.065
JMII 10	3150	5000	4000	55-90	84-172	90	215	128		3.02	19.5	0.083
JMII 11	4000	6300	3650	60-95	107-172	100	235	132	23±0.5	3.46	25	0.131
JMII 12	5000	8000	3400	60-100	107-212		250	145		3.67	30	0.174
JMII 13	6300	10000	3200	63-110	107-212	110	270	155		5.2	36	0.239
JMII 14	8000	12500	2850	65-110	107-212	115	300	162	27±0.6	7.8	45	0.38
JMII 15	10000	16000	2700	70-125	107-212	125	320	176		8.43	55	0.5
JMII 16	12500	20000	2450	75-130	107-252	140	350	186	32±0.7	10.23	75	0.85
JMII 17	16000	25000	2300	80-140	132-252	145	370	203		10.97	85	1.1
JMII 18	20000	31500	2150	90-160	132-302	165	400	230		13.07	115	1.65
JMII 19	25000	40000	1950	100-170	167-302	175	440	245	38±0.9	14.26	150	2.69
JMII 20	31500	50000	1850	110-180	167-302	185	460	260		22.13	170	3.28
JMII 21	35500	56000	1800	120-200	167-282	200	480	280		23.7	200	4.28
JMII 22	40000	63000	1700	130-200	202-352	210	500	295		24.6	230	5.18
JMII 23	50000	80000	1600	140-220	202-352	220	540	310	44±1	29.71	275	7.7
JMII 24	63000	100000	1450	150-240	202-410	240	600	335	50±1.2	32.64	380	9.3
JMII 25	80000	125000	1400	160-250	242-352	255	620	350	50±1.2	37.69	410	15.3
JMII 26	90000	140000	1300	180-260	242-410	275	660	385		50.43	510	20.9
JMII 27	112000	180000	1200	190-280	282-470	295	720	410	60±1.4	71.51	620	32.4
JMII 28	140000	20000	1150	220-300	282-470	300	740	420		93.37	680	36
JMII 29	160000	224000	1100	240-320	330-470	320	770	450		114.53	780	43.9
JMII 30	180000	280000	1050	250-340	330-550	350	820	490		130.76	950	60.5

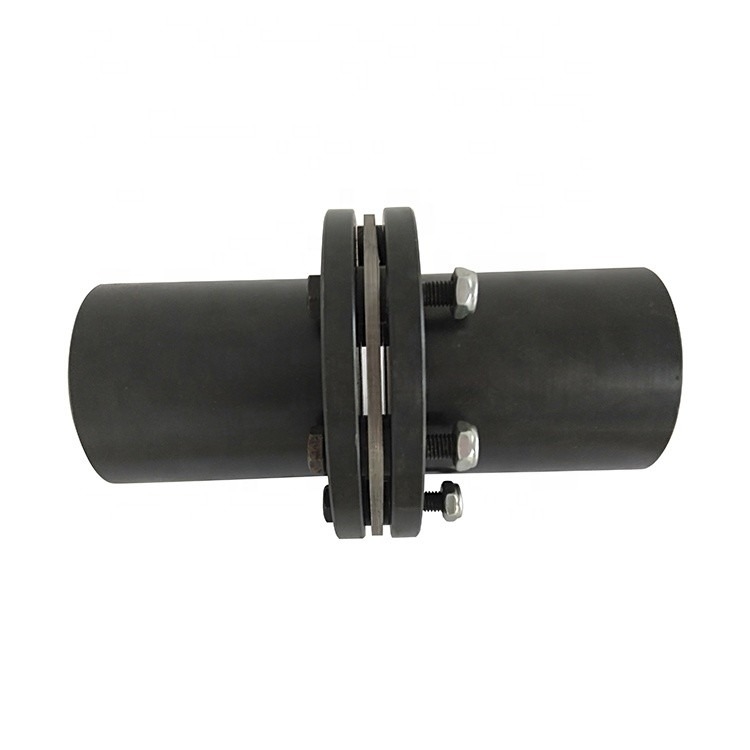

หดข้อต่อเพลาดิสก์เดี่ยวไดอะแฟรมยืดหยุ่น Customized
